Do-it-yourself-Austausch der hinteren Bremsbeläge beim VAZ-2109

By Lukas Müller On 9. Oktober 2022

Das Anhalten einer Maschine wird durch Reibung erzeugt. Tritt zwischen den Belägen und der Metalloberfläche der Scheibe oder Trommel auf. Bei VAZ-Fahrzeugen der Samara-Serie wurden Scheibenbremsen an der Vorderachse und Trommelbremsen an der Hinterachse eingebaut. Letztere haben eine lange Lebensdauer, da sie im Stand ca. 30 % der Gesamtladung ausmachen. Sie müssen jedoch ständig überprüft und geändert werden. Wie die hinteren Bremsbeläge beim VAZ-2109 ausgetauscht werden, erfahren Sie in unserem Artikel.

In welchen Fällen ist der Ersatz

Die hinteren Bremsbeläge werden in solchen Fällen normalerweise bei einem VAZ-2109-Fahrzeug gewechselt:

Bei vollständigem Verschleiß der Reibbeläge mit einer Schichtdicke von weniger als 1,5 mm.
Bei Ölspuren auf der Kupplungsfläche.
Die Pads haben viel freies Spiel, sie sind sehr locker mit der Base verbunden.
An den Belägen sind Chips, Schnitte und andere Verformungsspuren vorhanden.

Das Design und die Eigenschaften der Pads

Bei VAZ-2109-Fahrzeugen sind, wie bei den meisten Budgetmodellen, Trommelbremsen hinten angebracht.

Sein Design ist nicht sehr kompliziert, nur wenige Komponenten können unterschieden werden:

Metall Basis
Reibbelag. Es ist mit einer Klebemasse mit der Unterlage verbunden. Manchmal werden Nieten verwendet.

Merkmale der Rückseite:

Insgesamt werden zwei Paar Beläge auf der Hinterachse platziert.
Metallelemente sind mit einer Korrosionsschutzschicht überzogen.
Der Reibbelag wird mit Klebstoff an der Basis befestigt. Dies geschieht bei einer Temperatur von 100 Grad.
Durch eine weitere Oberflächenbehandlung wird die notwendige Rauhigkeit verliehen. Dadurch wird das Schleifen von Elementen beschleunigt.
Beachten Sie, dass die auf das System wirkende Kraft sehr groß ist. Beim Bremsen aus einer Geschwindigkeit von 80 km / h sind also die folgenden Indikatoren relevant: Die Kraft auf die Beläge beträgt 320 N * m; Druck im Bremssystem – 40 bar. Die Pads können sich von der Basisoberfläche lösen. Dazu müssen sie mit einer Kraft von 210 N/cm2 beaufschlagt werden.
Die Materialien, aus denen die Pads hergestellt werden, entsprechen vollständig dem ISO 9001-Zertifikat.
Durch den Einsatz moderner Mittel beim Bremsen wird der Geräuschpegel reduziert. Dies wirkt sich natürlich auf den Komfort der Personen in der Kabine aus.
Die Elemente haben eine sehr hohe Verschleißfestigkeit. Seine Ressource beträgt unter normalen Bedingungen 70-90.000 km. Es kommt aber mehr auf den Fahrstil des Fahrers an. Nicht die letzte Rolle spielt die Qualität der Straßenoberfläche, auf der sich das Auto bewegt.

Achten Sie darauf, die hinteren Bremsbeläge des VAZ-2109 rechtzeitig auszutauschen. Mit Ihren eigenen Händen kann die ganze Arbeit ziemlich schnell erledigt werden, aber Sie müssen einige Punkte berücksichtigen. Das Wichtigste ist, die Reihenfolge einzuhalten.

Wie entferne ich Pads?

Bevor Sie die Bremsbeläge am VAZ-2109 austauschen, müssen Sie sie entfernen. Unter ihnen empfiehlt es sich, die gesamte Oberfläche gründlich zu reinigen: Schmutz und Metallspäne sammeln sich dort an. Reihenfolge der Demontage:

Der Feststellbremshebel muss unten sein.
Ersten Gang im Getriebe einlegen.
Installieren Sie Unterlegkeile unter den Vorderrädern.
Es wird empfohlen, die gesamte Rückseite der Maschine anzuheben, indem man sie auf Unterstellböcke stellt.
Entfernen Sie als nächstes das Rad und reinigen Sie den gesamten Mechanismus gründlich. Bitte beachten Sie, dass Sie zur Reinigung kein Benzin, Dieselkraftstoff oder mineralische Lösungsmittel verwenden.
Befindet sich viel Flüssigkeit im Ausgleichsbehälter (in der Nähe der Maximalmarke), müssen Sie ihn etwas aufpumpen. Andernfalls kann beim Austausch Flüssigkeit austreten.

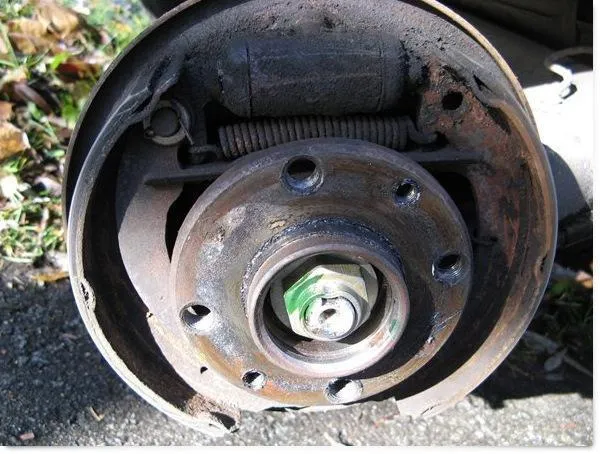

Lösen Sie die beiden Stifte und entfernen Sie vorsichtig die Bremstrommel.

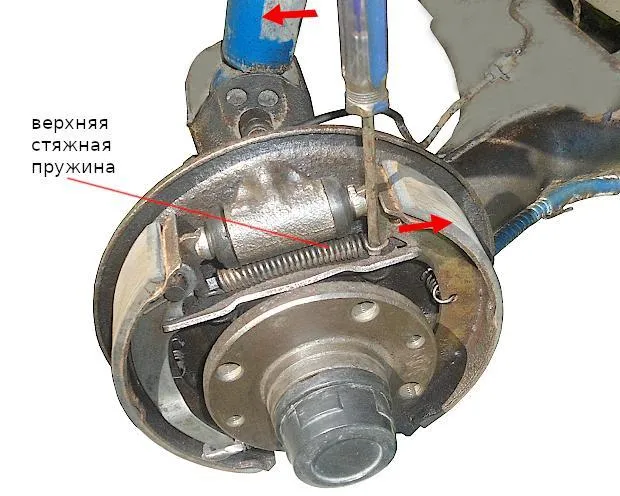

Entfernen Sie mit einer Zange die unteren und oberen Federn. Außerdem müssen Sie die Führungsfeder entfernen, die sich am vorderen Block (in Fahrtrichtung) befindet.

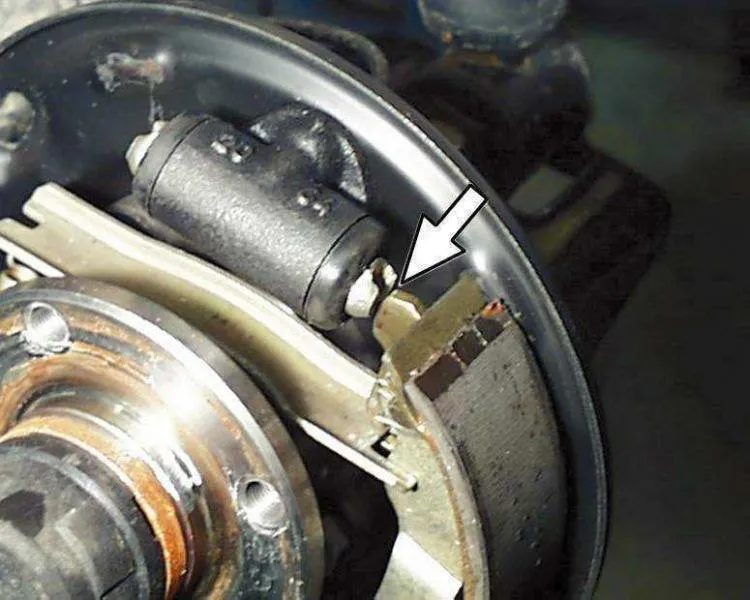

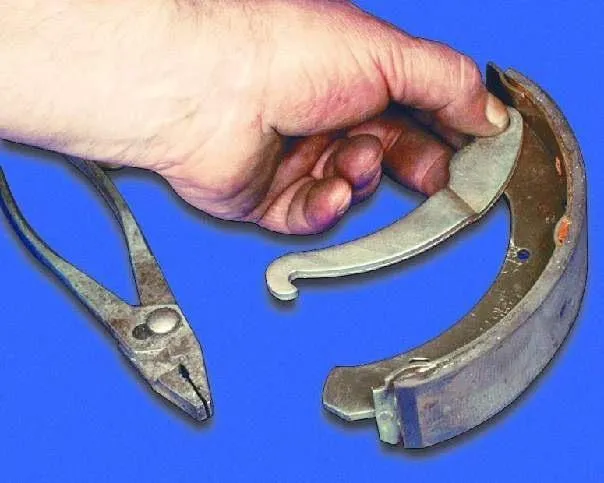

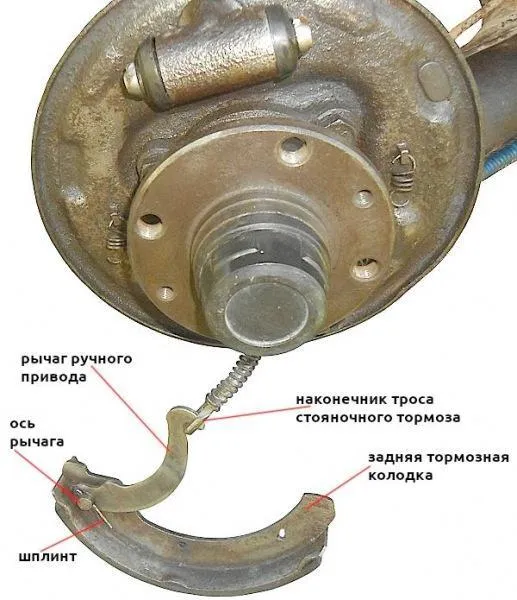

Entfernen Sie zuerst den vorderen Schuh, dann die Expansionsstange und die Führungsfeder. Trennen Sie den Antriebshebel vom Feststellbremsseil.
Entfernen Sie den Stift und entfernen Sie die Stützscheibe.
Entfernen Sie die hintere Abdeckung und entfernen Sie die Stützscheibe.

Wie installiere ich neue Pads?

Bevor Sie die hinteren Bremsbeläge des VAZ-2109 austauschen, müssen Sie sicherstellen, dass dies erforderlich ist. Überprüfen Sie den Zustand des Elements visuell, messen Sie die Dicke der Kupplung mit einem Lineal. Bremsbeläge werden in umgekehrter Reihenfolge eingebaut. Es wird empfohlen, die Kolbenzylinder mit einem Handschraubstock zu pressen. Es ist auch notwendig, die Trommeln zu bearbeiten und zu zentrieren. Wenn die Dicke der Trommel gering ist, müssen Sie neue einsetzen.

Beim Entfernen und Ersetzen der hinteren Bremsbeläge am VAZ-2109 muss das System nicht entlüftet werden. Dies ist erforderlich, wenn Sie den Zylinder oder die Leitungen ersetzen.
