Der Bordcomputer für Lanos ist ein praktisches Gerät für die Zentrale!

Ein Bordcomputer ist ein Luxus für preisgünstige Autos. Zu diesen Autos gehört das kürzlich in den GUS-Staaten beliebte Chevrolet Lanos-Modell mit einem 1,5-Motor. Der Bordcomputer ist ein bequemes und praktisches Gerät, mit dem Sie verschiedene Motorparameter usw. In diesem Artikel werden wir uns den Prozess der Installation eines BC bei diesem Modell ansehen und Ihnen helfen, die richtige Wahl zu treffen.

1 Varianten von Bordgeräten für Chevrolet Lanos

Dieses Modell wurde bis 2008 produziert, die Motorklasse entspricht den Euro-2-Normen und ist mit einem einfachen Steuergerät mit drei Modifikationen (IEFI-6 und ITMS6F) ausgestattet, das synchron mit einigen Computermodellen der Region arbeiten kann. Die beliebtesten Versionen solcher Geräte für Lanos sind die Modelle Cyclone BC und einige Modifikationen von Multitronics. Diese Geräte werden an der Windschutzscheibe, am Armaturenbrett oder an der DIN-Position montiert.

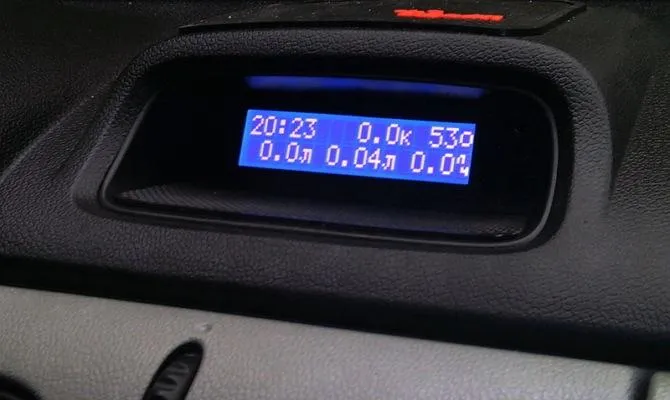

BC „Cyclone“ für Lanos Der Bordcomputer „Cyclone“ ist in der Standardposition eingebaut, in der sich die Autouhr befindet. Es hat einen einfachen Aufbau und einfache Funktionen und ist ein vollständiger Bordcomputer mit Funktionen wie:

• aktuelle Kilometeranzeige;
• Anzeige des durchschnittlichen und momentanen Kraftstoffverbrauchs;
• Benachrichtigung bei Überschreitung der zulässigen Geschwindigkeit und Batterieladung;
• Motordrehzahlanzeige;
• Uhr, Datum, Wecker und Timer;
• die Fähigkeit, ECU-Fehlercodes zu lesen;
• Durchschnittsgeschwindigkeitsmessung und kostenbasierte Kraftstoffberechnung;
• Temperaturmessung im Fahrgastraum und außerhalb des Autos.

Zusätzlich zu den vorgestellten Funktionen bietet dieses Modell des Bordcomputers die Möglichkeit, die Helligkeit und den Kontrast sowie die Farbe des Displays und einen starken akustischen Alarm einzustellen. Es gehört zu den billigen Bordcomputern – der Preis des Geräts bei verschiedenen Händlern übersteigt 3000 bis 3500.000 konventionelle Einheiten nicht. Das Kit enthält die erforderlichen Teile und eine Einbauanleitung anstelle der Standarduhr auf der Mittelverkleidung unter den Lüftungsdüsen. Beim Modell Chevrolet Lanos erfolgt der Anschluss an den Diagnosestecker am Armaturenbrett und die Abmessungen des Geräts passen ideal zum Uhrloch.

Diagnosestecker auf der Instrumententafel

Ein weiteres beliebtes und etabliertes Computermodell für den Chevrolet Lanos ist die Modifikation des Multitronics SL-50V oder RC-700. Diese Modelle werden unter dem Funkgerät montiert und haben eine größere Kapazität als die Cyclone-Version. Sie unterstützen die meisten Diagnoseprotokolle für inländische Autos und sind universell. Zu den Vorteilen gehören die folgenden:

• die Fähigkeit, das Diagramm der momentanen Parameter anzuzeigen;
• die Möglichkeit, bis zu zwei Parkradare anzuschließen;
• Maßangaben ohne eingeschaltetes oder Abblendlicht;
• Kontrolle von Einspritzdauer und Kraftstoffqualität;
• Lesen und Fehlersuche im Motorsteuergerät.

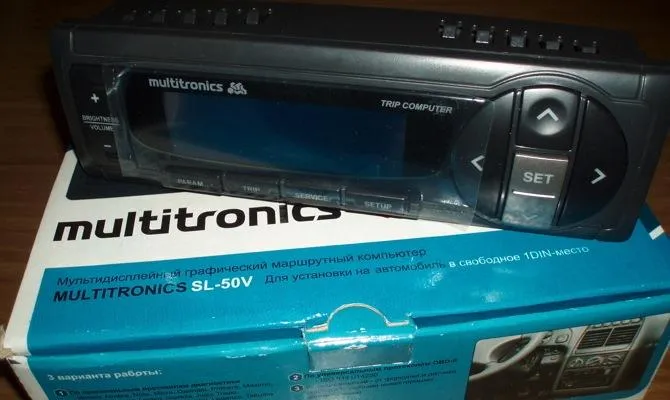

Multitronics SL-50V-Gerät Darüber hinaus kann dieser Bordcomputer bei Anschluss eines zusätzlichen Kabels auch als Oszilloskop fungieren, was eine weitere und detailliertere Diagnose von Fehlfunktionen verschiedener Komponenten eines Chevrolet Lanos-Fahrzeugs ermöglicht. Die Kosten für einen solchen Computer betragen etwa 5.000 herkömmliche Einheiten.

2 Selbsteinbau des Bordcomputers Multitroniks SL-50V

Bevor Sie mit der Installation des Bordcomputers fortfahren, entfernen Sie unbedingt den Minuspol von der Batterie und schalten Sie die Zündung Ihres Autos aus.

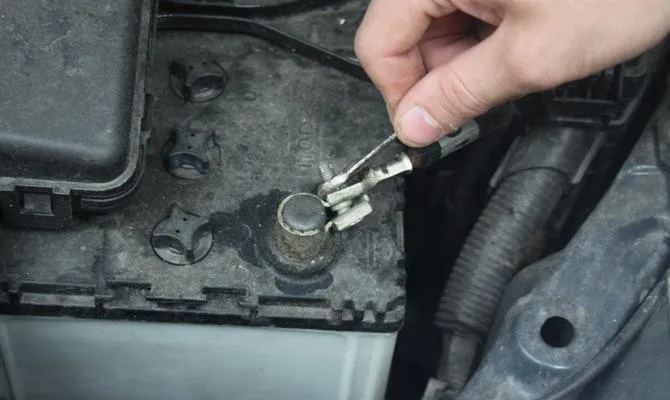

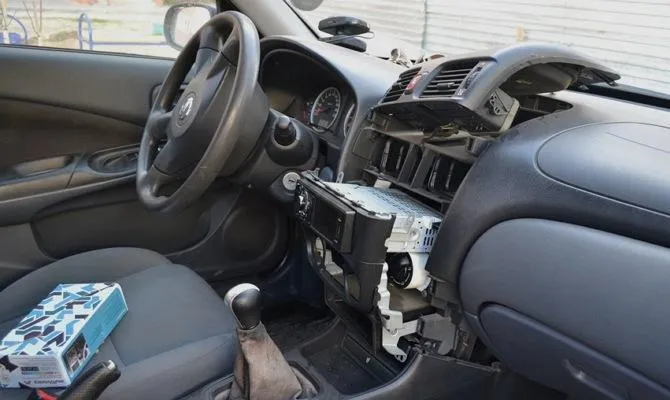

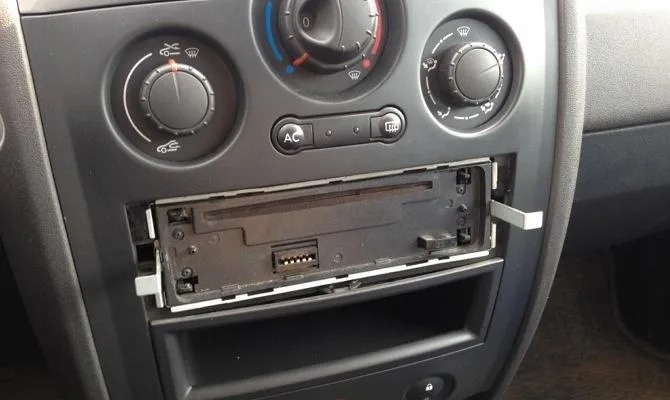

Entfernen des Minuspols von der Autobatterie Als nächstes müssen Sie die Radioblende oder das gesamte Radio-Tonbandgerät entfernen – dies erleichtert den Installationsvorgang. Jetzt, da nichts die Installation blockiert, verwenden Sie einen Schlitzschraubendreher, um die Verkleidung der Mittelkonsole hochzuhebeln und zu entfernen. Es wird von vier Clips getragen (zwei oben und zwei unten). Seien Sie vorsichtig beim Entfernen, da die Kunststoffclips sehr zerbrechlich sind und es nicht einfach ist, solche Teile der neuen Form zu finden.

Als nächstes schrauben wir die „Taschen“ -Platte ab, an der zwei selbstschneidende Schrauben befestigt sind, und Getränkehalter (ebenfalls 2 selbstschneidende Schrauben, die gelöst werden müssen). Daher muss alles unter den Klima- und Temperaturregelungsknöpfen von der Verkleidung entfernt werden.

Demontage der "Tasche" des Armaturenbretts. Bei Chevrolet Lanos gibt es zwei Arten von Diagnosepads: OBD2 für 16 Pins und OBD1 oder GM12 für 12 Pins. Wenn Ihr Auto über Pads des ersten Typs verfügt, haben Sie Glück und um einen Computer anzuschließen, müssen Sie nur die Kontakte gemäß dem Anleitungsdiagramm anschließen. Im zweiten Fall müssen Sie unter die Verkleidung auf der rechten Seite der Füße des Fahrers schauen – dort befindet sich ein GM12-Block. Es versorgt den Bordcomputer mit Strom.

3 Nuancen beim Anschließen elektrischer Leitungen

Um Zugang zu den Verdrahtungsblöcken zu erhalten, muss die Kunststoffabdeckung entfernt werden (die Kunststoff-Befestigungsschraube auf der linken Seite an den Füßen des Fahrers lösen). Für zusätzlichen Komfort können Sie auch die Seitenabdeckung auf der linken Seite des Panels entfernen – sie ist mit Riegeln befestigt. Als nächstes benötigen Sie den Adapterblock, der mit der Onboard Unit geliefert wird. Die positive Stromleitung des BC wird mit dem Plus der Diagnoseeinheit verbunden, die gemeinsame Leitung mit dem gemeinsamen Kontakt der Einheit, die „K-Leitung“ mit der weißen Standardleitung. Als nächstes werden die Drähte isoliert und unter dem Gehäuse verlegt, bis die Pads links austreten.

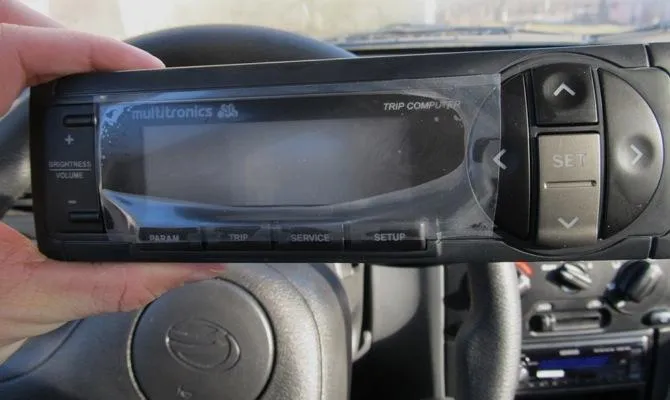

Bordcomputer Multitronics anschließen Jetzt müssen Sie das Leuchtweitenregulierungsgerät ausbauen: es ist an der Halterung befestigt. Als nächstes müssen Sie die Verkabelung anschließen:

• braunes Kabel vom BC zum Scheinwerfer-Korrekturblock zum weißen Kabel (es gibt zwei davon, der Einfachheit halber können Sie den Tester anrufen);
• Der Kraftstoffstandsensor (braunes Kabel) ist mit dem Standardstecker C206 (der größte im Block, weiß) verbunden, der sich neben dem Sicherungskasten hinter der Abdeckung auf der linken Seite zu Füßen des Fahrers befindet. Der Draht wird mit dem 19. Stift (weiß-schwarz) verbunden, und Sie können die Verbindung über den Stecker verwenden, dies ist jedoch nicht erforderlich.
• gelbes Kabel (Netzschalter und Hintergrundbeleuchtung der Uhr an achter Stelle im Block);
• ggf. den Temperatursensor über Bord nehmen und zumindest mit dem Bordcomputer verbinden;
• alle Kabel müssen zusätzlich isoliert werden.

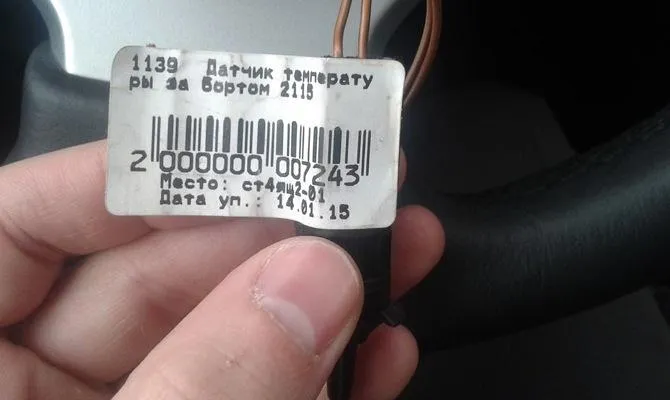

Temperatursensor über Bord Damit der Bordcomputer in die Verkleidung passt, muss der obere Teil des Rahmens, in dem sich das Radio befindet, ausgeschnitten werden – ohne dies ist es nicht möglich, das Radio und das BC anzubringen die Tafel. Sie können auch Geräte zum besseren Lesen austauschen. Nach dem Starten des Motors sollte sich der Computer einschalten. Wenn dies geschieht, ist alles richtig angeschlossen. Passen Sie gemäß den Anweisungen die Betriebsparameter des Geräts an, wählen Sie Hintergrundbeleuchtung, Kraftstoffstand, Verbrauch usw.

Es ist erwähnenswert, dass die Installation eines BC in einem Autoservice je nach Region etwa 1000-2000 bedingte Einheiten kostet. Selber machen und sparen.
